3Dスキャンとリバースエンジニアリングは、既存部品や試作品の形状をデータ化し、設計や解析、製造に活用するための技術です。装置やソフトの進化により、金型補修や設計改善、試作データ作成など、実務での利用も広がっています。
本記事では、3Dスキャンを用いたリバースエンジニアリングの仕組みを軸に、スキャナーの種類やCAD化までの流れ、用途に応じた考え方を取り上げ、全体像を分かりやすく解説します。
リバースエンジニアリングとは、実物の形状や構造をもとに、データとして再現する手法です。
3Dスキャンを用いることで、図面が残っていない製品や形状が複雑な部品でも、形を把握できます。
リバースエンジニアリングは、現物しか残っていない製品や部品を扱う場面で多く用いられる手法です。使用を重ねて形状が変化した部品を3Dスキャンで読み取ることで、元の形との差を確認し、負荷が集中していた箇所を把握できます。
また、摩耗した金型をスキャンして必要な部分のみを修正あるいは作り直すことで、金型をゼロから作る工程を減らせます。さらに、古い装置の部品や試作品をデータ化することで、設計変更や量産化に対応できます。
3Dスキャンを用いたリバースエンジニアリングは、いくつかの工程を順に進めて行われます。最初に、対象物を対象物の特徴に適した３Dスキャナで計測し、表面形状の情報を取得します。この工程では、スキャンした点群データをメッシュ化して、寸法や曲線の形がデータとして記録されます。
次に、取得したデータを整理し、不要な部分や測定時に生じた誤差を取り除きます。欠けている箇所を補い、形を整えることで、扱いやすい状態にします。
最後に、整理した形状データを設計用のデータへ変換することで、加工や修正に利用できるようになります。こうした流れにより、現物を起点とした設計や製造工程につなげられます。
3Dスキャンには、触れずに測る方法、触れて測る方法、内部まで確認できる方法があります。
対象物の特性や目的に応じて方式を選ぶことで、リバースエンジニアリングの精度や作業効率を安定させられます。
| 比較項目 | 非接触式3Dスキャナ
（光学式） |
接触式3Dスキャナ
（プローブ・CMM方式） |
CTスキャナ
（X線CT方式） |
|---|---|---|---|
| 測定方法 | 光を用いて、対象物に触れずに形状を取得 | プローブを当て、位置を一つずつ測定 | X線により外観と内部構造を取得 |
| 得意な用途 | 試作データ化、形状確認、デザイン比較 | 寸法確認、加工精度の評価 | 内部欠陥確認、構造解析 |
| 特徴 | 測定が速く、全体形状をまとめて取得しやすい | 寸法精度が高く、数値の信頼性に優れる | 分解せずに内部状態まで把握できる |
非接触式3Dスキャナは、光を使って対象物の形状を読み取る方式です。
曲線が多く、表面がなめらかな部品であっても、触れずに短時間で形状を取得できます。機器を手に持って測定できるタイプもあり、大型部品や設置が難しい対象にも対応しやすい点が特徴です。
測定速度が速いため、試作品を繰り返し修正する工程でも作業を進められます。
全体形状を一度に取得しやすく、デザイン確認や形状比較にも利用されることが多い方式です。
接触式3Dスキャナは、先端のプローブを対象物に当てながら、位置を一つずつ測定する方式です。
金属製の精密部品など、穴位置や直線部分の寸法精度を重視する場面で用いられます。
測定には時間を要しますが、数値としての精度が高く、寸法誤差を細かく把握しやすい点が特長です。形全体を取得するというよりも、重要な箇所を重点的に確認する用途に適しています。
CTスキャナは、X線を用いて対象物の外観だけでなく、内部構造まで確認できる方式です。
樹脂部品の内部空洞や肉厚のばらつきなど、外側からは確認できない状態を把握できます。
内部形状を含めてデータ化できるため、組み合わさった部品や複雑な内部構造を持つ製品の解析に向いています。製品を分解せずに調査できる点から、不具合原因の確認や構造理解を目的としたリバースエンジニアリングで利用されることが多い方式です。
3Dスキャンによるリバースエンジニアリングは、「計測」「データ整理」「設計用データ作成」という流れで進みます。
最初の工程では、対象物を3Dスキャナーで測定し、形状情報を取得します。複雑な形状を持つ部品では、一方向からの測定だけでは裏側やくぼみが十分に記録されないことがあります。そのため、角度を変えながら複数回測定し、全体の形状を漏れなく取得します。
この段階では、測定時の点間ピッチやスキャンの分解能といった設定が結果に影響します。
設定が適切でない場合、形状が粗くなったり、細部が欠けたりすることがあります。また入り隅部分など、スキャナーが測定できない死角の部分にも気を配り、対象物の固定方法や周囲の環境も含め、安定した条件で測定することで、その後の工程を円滑に進められます。
スキャン直後のデータには、測定対象以外の情報が含まれることがあります。
たとえば、机や治具などが一緒に記録される場合があり、不要な部分を取り除く作業が必要になります。
あわせて、測定時の揺れや反射による乱れを整えたり、欠けている部分を補ったりします。
角の一部が欠けている場合、そのままでは設計に使いづらいため、形状を保ちながら補正します。
この工程を丁寧に行うことで、後の設計作業で手戻りを防げます。

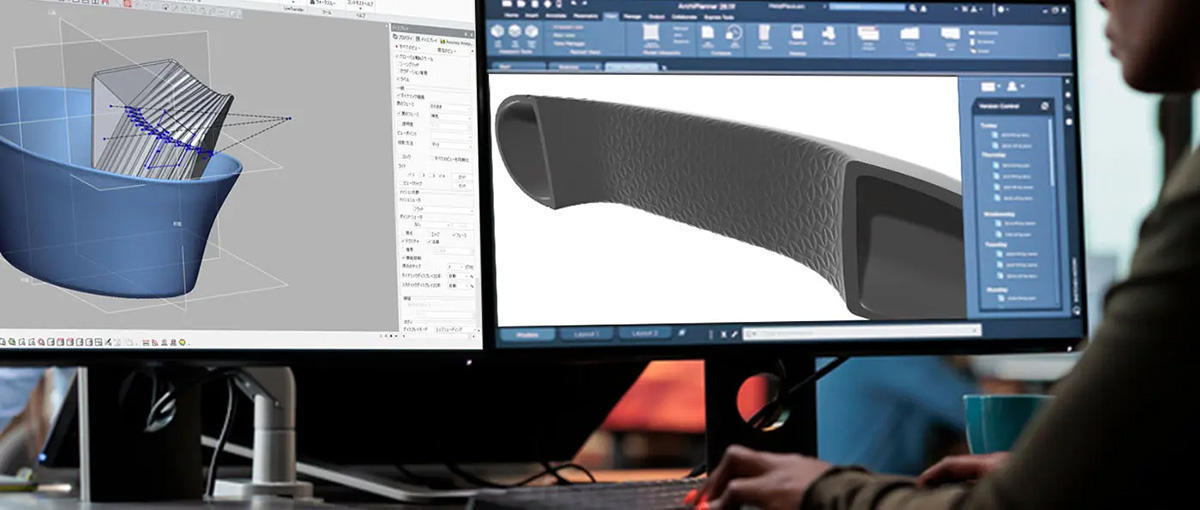

整理された形状データをもとに、設計に使用できるデータを作成する工程がCAD化です。
曲線が多い外装部品では、表面形状をなぞるようにサーフェスを作成します。
一方、直線や穴が多い部品では、基本形状を組み合わせてソリッドモデルとして構成します。
どの手法を選ぶかは、データの使用目的によって異なります。外観の再現を重視するのか、加工や組み立てに使うのかを整理した上で進めることで、修正や再利用がしやすい設計データになります。
3Dスキャンデータを活用することで、設計の見直しから製作、確認までを一つの流れで進められます。
3Dスキャンを用いると、実物を基準に設計内容を確認できます。
長期間使用された製品を測定することで、摩耗や変形の状態を形状として把握でき、必要な箇所に絞って修正を行えます。その結果、全体を作り直す工程を省けます。
金型についても、使用によって生じたわずかな変化をデータとして確認できるため、修正の方向性を把握できます。試行錯誤の回数が減ることで、設計や開発にかかる時間や手間を抑えられます。
3Dスキャンから作成した設計データは、そのまま製作工程に利用できます。
たとえば、破損した部品をスキャンしてデータ化することで、試作や形状確認を短期間で行えます。現物を基準としているため、組み付け時のずれが生じにくい点も特徴です。
また、加工用の機械へデータを引き渡すことで、補修部品や少量生産にも対応できます。図面作成から製作までの流れをまとめることで、外注や確認にかかる工程を減らせます。
3Dスキャンデータは、製品の仕上がりを確認する用途にも活用されます。

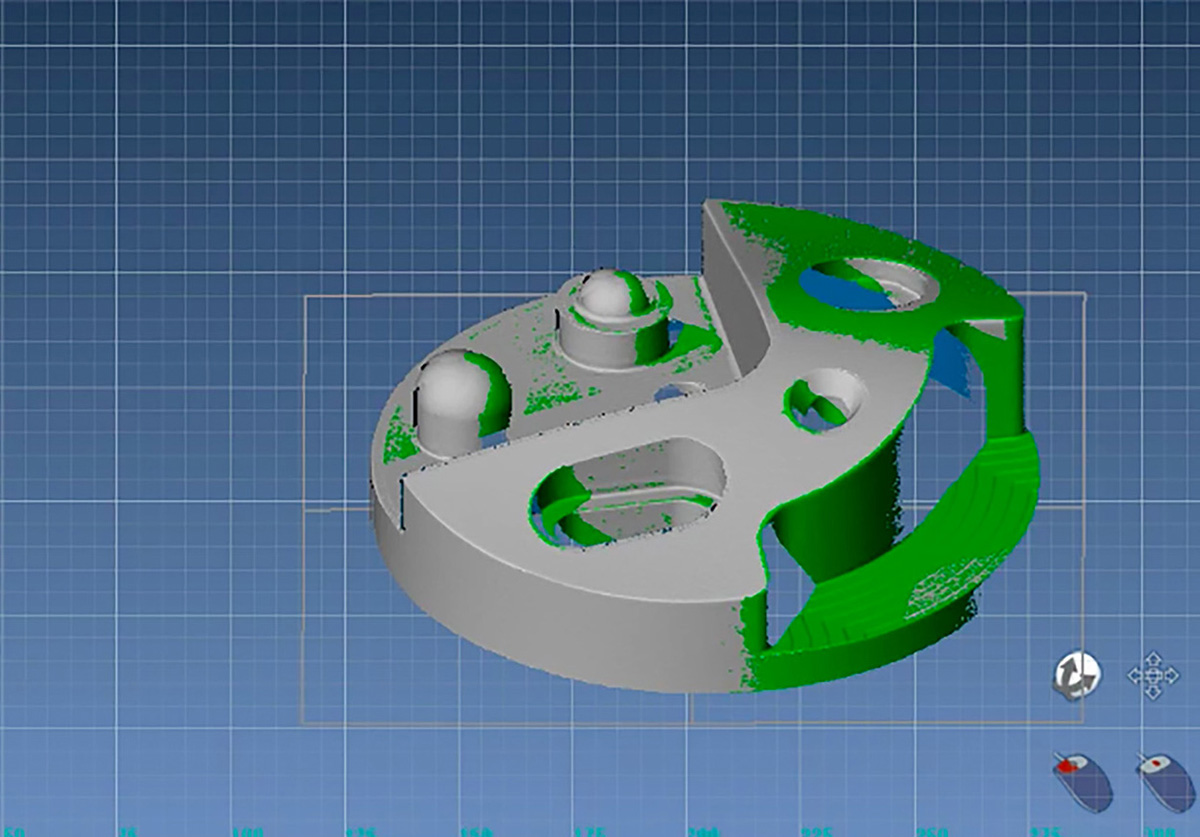

新たに作成した部品を測定し、設計データと重ねて比較することで、形状の違いを視覚的に確認できます。数値だけでなく、全体のずれとして把握できる点が特徴です。
この方法により、わずかな歪みや組み立て後の変形もデータとして確認できます。不具合が発生した場合でも、問題箇所を早い段階で特定でき、品質確認の精度向上につながります。
3Dスキャンとデータ作成では、用途に応じた機器と手法の組み合わせを選ぶことが重要です。必要な精度や作業環境、最終的な目的を明確にすることで、無駄の少ない工程を組めます。
3Dスキャナーは、対象物の大きさや求める精度によって適した方式が異なります。
外装部品や曲線が多い製品を短時間で形にしたい場合は、非接触で全体を測定できる光学式が向いています。
一方、穴位置や直線部のずれなど、寸法精度を重視する部品では、測定に時間がかかっても接触式が適しています。
また、外観だけでなく内部構造を含めて確認したい場合には、CTスキャンが有効です。「形状の把握」「寸法の確認」「内部構造の確認」のうち、どこを重視するかによって、適したスキャナーは変わります。
スキャン後のデータ処理では、用途に応じてソフトの役割を分けて考えることが重要です。
Design X は、取得した形状をもとに設計データを作成する用途に向いており、金型補修や部品の再設計で利用されます。
Wrap は、スキャンデータをもとに形状を整える作業が中心で、試作データの作成や形状の保存に適しています。
PolyWorks は、設計データとの比較や形状確認に強く、品質検証やズレの把握に用いられます。
「設計を作り直す」「形状を整える」「設計と比較する」のどれを重視するかで、選ぶソフトは変わります。
3Dスキャンは適切に運用すれば有効な手法ですが、素材の特性や測定手順を誤ると、後工程で修正が難しい問題が生じることがあります。
光沢のある金属部品や黒色、透明素材は、光の反射や透過の影響を受けやすく、形状を正確に取得できない場合があります。たとえば、磨かれた金属表面をそのまま測定すると、実際には存在しない凹凸として記録されることがあります。
このような素材を扱う場合は、測定前に表面処理を行ったり、反射の影響を受けにくい測定方式を選んだりすることが有効です。
測定後の修正には限界があるため、事前準備で対応できるかを判断することが重要になります。
複数回に分けて取得したスキャンデータを正しく統合できないと、全体形状に歪みが生じることがあります。
大型部品を部分ごとに測定した場合、位置合わせがずれたまま進むと、後から修正できない誤差が残ることがあります。
これを防ぐには、測定前に基準となる位置を定め、各測定で十分な重なりを確保することが重要です。途中段階で全体を確認し、つながり方に不自然な点がないかを早めに確認することで、大きな手戻りを防げます。
スキャン後のデータ整理では、形状を整えようとする過程で、必要な情報まで削除してしまうことがあります。表面を過度に滑らかにすると、角や段差といった設計上重要な要素が失われる場合があります。
データ整理では、見た目の調整と形状情報の保持のバランスが重要です。
後工程で設計や加工に使用することを前提に、必要以上の処理を避け、元の形状に戻れる余地を残しながら進めることが、失敗を防ぐポイントです。
本記事では、3Dスキャンを用いたリバースエンジニアリングの仕組みから、進め方、機器やソフトの選び方までを紹介しました。
用途に応じた手法を理解し、失敗しやすいポイントを把握しておくことで、導入後の手戻りを防げます。
詳しいご相談はお問い合わせフォームからご相談ください。導入しただけでは、使いこなす事は難しいため、やりたいことにフォーカスした専用のレクチャープログラムを受けてスムーズな技術の立ちあげをしませんか？実務作業に近いカリキュラムをご用意し、使いこなせるデジタル人材の育成をサポートします。
